REXROTH KSDE (ประสิทธิภาพสูง) บ่าวาล์วปรับทิศทาง ทำงานโดยตรงด้วยการกระตุ้นด้วยโซลินอยด์ KSDER1NB/HN0V R901083194

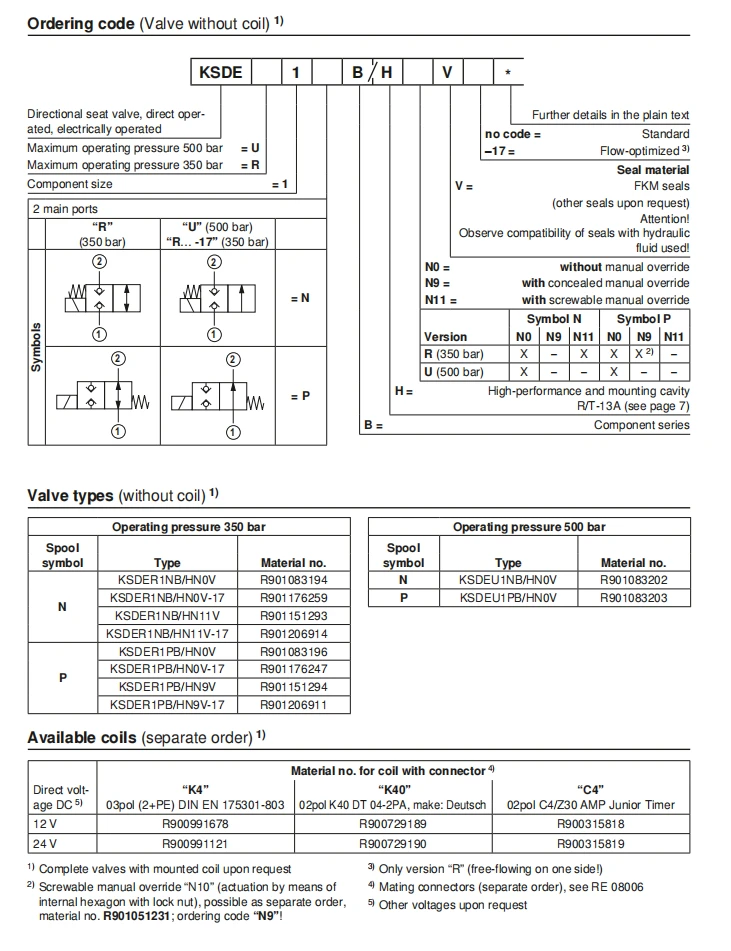

ขนาดส่วนประกอบ 1ซีรีส์ส่วนประกอบ Bแรงดันใช้งานสูงสุด 50{{50}} บาร์การไหลสูงสุด 20 ลิตร/นาทีคุณสมบัติ– ช่องติดตั้ง R/T-13A– ทิศทางการทำงานโดยตรง บ่าวาล์วที่มีการสั่งงานด้วยโซลินอยด์ แน่นทั้งสองด้าน – การเชื่อมต่อถูกบล็อกอย่างแน่นหนาในรูปแบบที่ไม่มีการรั่วไหล – การสลับที่ปลอดภัยด้วยระยะเวลาการหยุดนิ่งที่นานขึ้น – โซลินอยด์กระแสตรงแบบหมุดเปียก – คอยล์โซลินอยด์ที่หมุนได้N0=โดยไม่มีการแทนที่แบบแมนนวลN{{ 7}} พร้อมการบังคับควบคุมแบบแมนนวลแบบซ่อน N11=พร้อมการบังคับควบคุมแบบแมนนวลแบบขันสกรูทั่วไปวาล์วบ่าแบบ 2/2 ทิศทางทำงานโดยตรง วาล์วคาร์ทริดจ์ชดเชยแรงดัน โดยทั่วไปประกอบด้วยส่วนสกรูเข้า (4) พร้อมบ่าวาล์ว (1), โซลินอยด์ (5) ตลอดจนองค์ประกอบปิด (3) และสปริงอัด (2) ฟังก์ชั่นตำแหน่งเริ่มต้นของวาล์ว (ปกติเปิด "P" หรือ ปกติปิด "N") จะถูกกำหนดโดยตำแหน่งขององค์ประกอบปิด (3) และการจัดเรียงของสปริงอัด (2) เนื่องจากการออกแบบโครงสร้าง บ่าวาล์วแบบ 2/2 ทิศทางจึงได้รับการชดเชยแรงดันเสมอโดยสัมพันธ์กับแรงในการสั่งงาน พอร์ตหลัก 1 และ 2 สามารถโหลดได้ด้วยแรงดันใช้งาน 350 บาร์/500 บาร์ (ดูข้อมูลทางเทคนิค หน้า 4) โปรดทราบ!อนุญาตให้ไหลในทิศทางของลูกศรเท่านั้น (ดูสัญลักษณ์สัญลักษณ์) ! สำหรับเวอร์ชัน "U" (แรงดันใช้งาน 500 บาร์) เช่นเดียวกับเวอร์ชัน "R…-17" พอร์ตหลัก 1 จะต้องเชื่อมต่อกับการเชื่อมต่อปั๊ม P! วาล์วที่มีเวอร์ชัน "R…-17" จะถูกปรับให้เหลือเวลาการไหลและทำให้เกิดความแตกต่างของแรงดันที่สูงกว่า ด้วยสัญลักษณ์ "P" องค์ประกอบปิด (3) จะถูกกดลงบนเบาะด้วยโซลินอยด์ (5) โดยมี สัญลักษณ์ "N" ข้างสปริงอัด (2) การไหลถูกปิดกั้นในรูปแบบที่ไม่มีการรั่วไหล การแทนที่แบบแมนนวลทำให้สามารถสลับวาล์วได้โดยไม่ต้องใช้พลังงานจากโซลินอยด์ มีจำหน่ายในรุ่นซ่อน "N9" (6) หรือรุ่นสกรู "N11" (7) (ดูหน้า 2)KSDER1NB/HN0V-17 R901176259 KSDER1NB/HN11V R901151293 KSDER1NB/HN11V-17 R901206914 P KSDER1PB/HN0V R901083196 KSDER1PB/HN0V-17 R901176247 KSDER1PB/HN9V R901151294 KSDER1PB/HN9V-17 R901206911 KSDEU1NB/HN0V R901083 202 KSDEU1PB/HN0V R901083203
